Euler-Gerade: Die unsichtbare Linie im Dreieck

Die unsichtbare Linie im Dreieck: Was die Euler-Gerade ist

Erinnern Sie sich noch an den Geometrieunterricht? An das Zeichnen mit Zirkel und Lineal, an die vielen Hilfslinien, die am Ende oft in einem einzigen, sauberen Schnittpunkt zusammenliefen? Jedes Dreieck, so lernt man dort, besitzt gleich mehrere solcher ausgezeichneten Punkte. Da ist zum einen der Umkreismittelpunkt: die Stelle, an der sich die Mittelsenkrechten der drei Seiten treffen und um die sich der Kreis legt, der alle Ecken berührt. Dann der Schwerpunkt, in dem sich die drei Seitenhalbierenden schneiden, also die Linien von jeder Ecke zur Mitte der gegenüberliegenden Seite. Und schließlich der Höhenschnittpunkt, der Punkt, an dem die drei Höhen des Dreiecks zusammenstoßen.

Drei Punkte, drei völlig verschiedene Konstruktionen. Man sollte meinen, sie hätten nichts miteinander zu tun. Und doch geschieht etwas Merkwürdiges, sobald Sie ein beliebiges Dreieck aufs Papier bringen und diese drei Punkte einzeichnen: Sie liegen auf einer einzigen geraden Linie. Immer. Diese Gerade trägt den Namen Euler-Gerade, benannt nach Leonhard Euler (1707 bis 1783), dem Mathematiker, dessen Name in der Geometrie an so mancher Stelle auftaucht.

Was diese Beobachtung so verblüffend macht, ist ihre Allgemeingültigkeit. Es handelt sich nicht um einen Sonderfall für besonders regelmäßige oder geschickt gewählte Dreiecke. Die Ordnung gilt für jedes nicht-entartete Dreieck, also für jede Figur mit drei Ecken, die tatsächlich eine Fläche besitzt. Ob spitzwinklig, stumpfwinklig oder rechtwinklig: Die drei Punkte bleiben auf derselben Linie. Nur im gleichseitigen Dreieck rücken sie so eng zusammen, dass sie in einem einzigen Punkt zusammenfallen.

Vielleicht geht es Ihnen jetzt wie vielen, die zum ersten Mal davon hören. Man sieht diese Linie erst, wenn man von ihr weiß. Danach aber schaut man jedes Dreieck mit anderen Augen an. Und genau hier beginnt eine Geschichte, die noch erstaunlichere Entdeckungen bereithält.

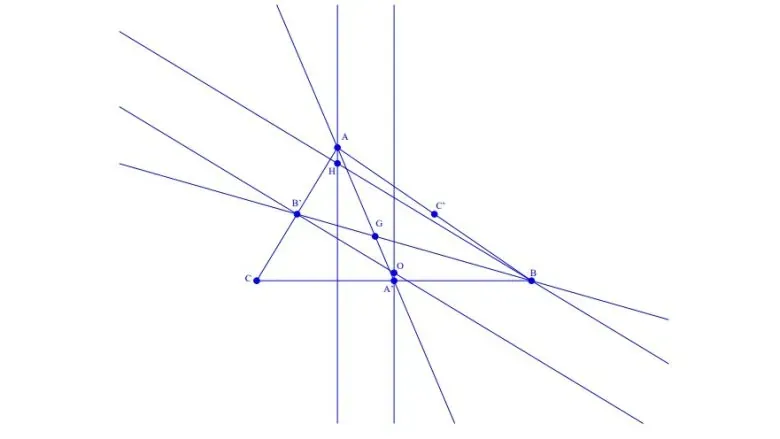

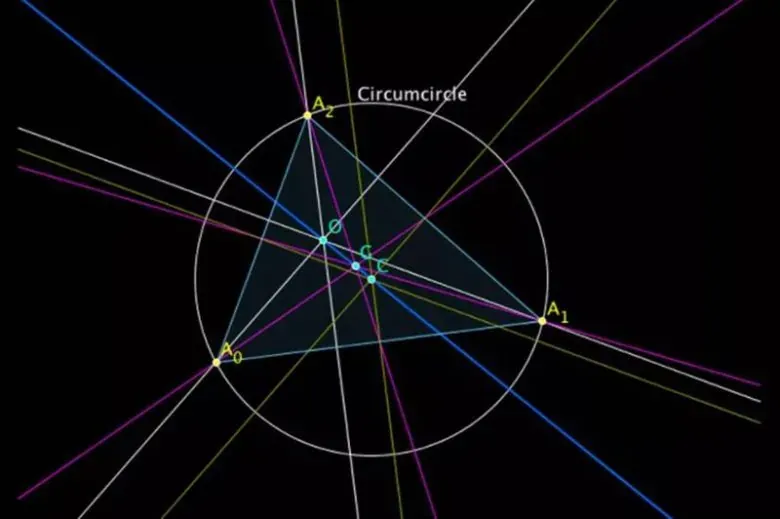

Drei Punkte, eine Gerade: Schwerpunkt, Höhenschnittpunkt und Umkreismittelpunkt

Zeichnen Sie ein beliebiges Dreieck auf ein Blatt Papier, und markieren Sie drei ganz besondere Stellen. Die erste liegt dort, wo sich die Mittelsenkrechten der drei Seiten treffen. Dieser Punkt ist der Umkreismittelpunkt, denn er ist von allen drei Ecken gleich weit entfernt. Die zweite Stelle ergibt sich aus den Seitenhalbierenden, also den Linien von jeder Ecke zur Mitte der gegenüberliegenden Seite. Ihr gemeinsamer Schnittpunkt ist der Schwerpunkt des Dreiecks, jener Punkt, an dem sich das Dreieck im Gleichgewicht halten ließe. Und schließlich treffen sich die drei Höhen, die Lotrechten von jeder Ecke auf die gegenüberliegende Seite, im Höhenschnittpunkt.

Drei Punkte, drei völlig verschiedene Konstruktionen. Man sollte meinen, sie hätten nichts miteinander zu tun. Genau hier setzt die Verblüffung ein: Sie liegen immer auf einer einzigen geraden Linie. Diese Gerade heißt Euler-Gerade, benannt nach Leonhard Euler (1707 bis 1783), der diese Kollinearität Mitte des 18. Jahrhunderts entdeckte.

Noch erstaunlicher ist das feste Verhältnis, in dem die drei Punkte zueinander stehen. Bezeichnen wir den Höhenschnittpunkt mit H, den Schwerpunkt mit G und den Umkreismittelpunkt mit O, so gilt stets:

|HG| = 2|GO|

Der Schwerpunkt liegt also stets näher am Umkreismittelpunkt, und der Höhenschnittpunkt ist doppelt so weit entfernt. Das gilt unabhängig davon, ob Ihr Dreieck spitzwinklig, stumpfwinklig oder rechtwinklig ist. Die Punkte wandern, die Gerade und das Verhältnis bleiben. Diese Beständigkeit macht die Euler-Gerade zu einem der elegantesten Befunde der Elementargeometrie.

Der Neun-Punkte-Kreis: Neun Punkte auf einem gemeinsamen Kreis

Zeichnen Sie ein beliebiges Dreieck. Nun markieren Sie neun besondere Stellen: jene drei Punkte, an denen die Höhen die gegenüberliegenden Seiten treffen, dazu die drei Mitten der Seiten und schließlich die drei Mittelpunkte der Strecken, die jede Ecke mit dem Höhenschnittpunkt verbinden. Das Verblüffende: Alle neun liegen auf ein und demselben Kreis. Dieser Kreis heißt Neun-Punkte-Kreis.

Dass drei Punkte einen Kreis festlegen, weiß man seit der Schulzeit. Ein vierter Punkt auf demselben Kreis ist schon eine kleine Sensation. Neun sind es eine echte Meisterleistung. Genau darum haben Mathematiker über Jahrhunderte nach solchen gemeinsamen Kreisen gesucht, und die Geometrie blieb auch im 18. und 19. Jahrhundert lebendig, obwohl Analysis und Algebra damals die größte Anziehungskraft besaßen.

Was Euler selbst zeigte, und was nicht

Hier lohnt sich eine saubere Unterscheidung. Leonhard Euler (1707 bis 1783) wird der Nachweis zugeschrieben, dass sechs dieser Punkte auf einem gemeinsamen Kreis liegen: die drei Seitenmitten und die drei Höhenfußpunkte. Diese sechs Punkte gehören also gesichert zu Eulers Beitrag. Die vollständige Aussage über alle neun Punkte stammt dagegen von späteren Autoren. Der Überlieferung nach waren es Charles Julien Brianchon und Jean Victor Poncelet, die um 1820 beziehungsweise 1821 auch die übrigen drei Punkte auf denselben Kreis brachten.

So wächst das Staunen in zwei Schritten: erst über sechs Punkte, dann über alle neun. Und der Name, den wir heute verwenden, ehrt am Ende nicht den Entdecker der ersten sechs, sondern die vollständige Gestalt des Satzes.

Sechs Punkte gehen auf Euler zurück, die letzten drei kamen später hinzu. Erst zusammen ergeben sie den Neun-Punkte-Kreis.

Wer bis hierher mitgezählt hat, spürt vielleicht schon die Verbindung zur Euler-Geraden. Der Mittelpunkt dieses Kreises nämlich sitzt genau auf jener berühmten Linie, die durch Schwerpunkt, Höhenschnittpunkt und Umkreismittelpunkt verläuft. Wie diese vier Punkte zusammenhängen, das schauen wir uns im nächsten Abschnitt genauer an.

Feuerbach und der Feuerbachkreis: Der Berührpunkt mit dem Inkreis

Manche Namen in der Geometrie bleiben haften, weil sie an einen einzigen, überraschenden Gedanken geknüpft sind. Karl Wilhelm Feuerbach, geboren 1800 in Jena und gestorben 1834 in Erlangen, hat einen solchen Gedanken hinterlassen. Im Jahr 1822 veröffentlichte er einen Satz zum Neun-Punkte-Kreis, also zu jenem Kreis, der durch neun ausgezeichnete Punkte eines Dreiecks verläuft. Dieser Satz ist der Grund, warum der Kreis im Deutschen bis heute auch Feuerbachkreis heißt.

Was Feuerbach zeigte, betrifft die Berührung dieses Kreises mit einem zweiten, ganz anderen Kreis: dem Inkreis. Der Inkreis ist der Kreis, der alle drei Seiten eines Dreiecks von innen berührt. Feuerbachs Aussage zufolge berührt der Neun-Punkte-Kreis diesen Inkreis, und genau dieser Berührpunkt trägt seither den Namen Feuerbachpunkt. Es ist ein stiller, präziser Moment in der Dreiecksgeometrie: Zwei Kreise, die auf den ersten Blick nichts miteinander zu tun haben, treffen sich an einem einzigen Punkt.

Halten wir an dieser Stelle bewusst fest, was der Satz leistet und was nicht. Gesichert ist, dass Feuerbachs Arbeit von 1822 den Neun-Punkte-Kreis mit dem Inkreis in Verbindung bringt und dass die Benennungen Feuerbachkreis und Feuerbachpunkt auf ihn zurückgehen. Die feineren Verästelungen des Satzes gehören nicht in eine kurze Skizze, und man sollte sie auch nicht in die knappe Formel pressen, die Feuerbachs Ergebnis oft zugeschrieben wird. Wer den Satz zitiert, bleibt am besten bei dem, was unstrittig ist: Der Kreis der neun Punkte und der Inkreis berühren sich.

So fügt sich ein weiterer Name in das Bild, das die Euler-Gerade bereits geprägt hat. Euler hatte die Kollinearität von Höhenschnittpunkt, Schwerpunkt und Umkreismittelpunkt gefunden, und der Mittelpunkt des Neun-Punkte-Kreises liegt als vierter Punkt auf derselben Geraden. Feuerbach setzt nun den Akzent auf den Kreis selbst und auf seinen Berührpunkt mit dem Inkreis. Zwei Mathematiker, zwei Perspektiven auf dieselbe Figur, und dazwischen ein Kreis, der seinen Namen bis heute trägt.

Der Mittelpunkt des Neun-Punkte-Kreises liegt auf der Euler-Geraden

Der Kreis und die Gerade sind keine getrennten Welten. Ganz im Gegenteil: Der Mittelpunkt des Neun-Punkte-Kreises sitzt genau auf der Euler-Geraden. Und zwar an einer sehr präzisen Stelle. Er ist der Mittelpunkt der Strecke zwischen dem Schwerpunkt und dem Höhenschnittpunkt des Dreiecks. Was zunächst wie ein hübscher Zufall klingt, ist ein sauberer geometrischer Zusammenhang.

Halten Sie sich das einmal vor Augen. Da gibt es einen Kreis, der neun bemerkenswerte Punkte eines Dreiecks miteinander verbindet: die drei Seitenmittelpunkte, die drei Höhenfußpunkte und die drei Mittelpunkte der Strecken vom Höhenschnittpunkt zu den Ecken. Dieser Kreis hat selbstverständlich auch einen Mittelpunkt. Und dieser Mittelpunkt fällt nicht irgendwohin, sondern mitten auf die Verbindungslinie zweier anderer ausgezeichneter Punkte.

Alle vier liegen stets auf einer einzigen Geraden, der Euler-Geraden. Das gilt für jedes nicht entartete Dreieck, ganz gleich ob es spitzwinklig, stumpfwinklig oder rechtwinklig ist. Die Lage der Punkte verschiebt sich, die Gerade bleibt. Bei einem gleichseitigen Dreieck fallen die Punkte sogar in einem einzigen zusammen, dann schrumpft die Gerade zu einem Punkt.

Dazu gesellt sich ein zweites, ebenso elegantes Maß. Der Durchmesser des Neun-Punkte-Kreises entspricht genau dem Radius des Umkreises. Anders gesagt: Der Neun-Punkte-Kreis hat den halben Radius des Umkreises. Diese Größenbeziehung macht aus dem anschaulichen Bild eine belastbare Aussage, die sich in jedem Dreieck nachprüfen lässt.

Der Neun-Punkte-Kreis ist kein Gegenstück zur Euler-Geraden. Er hängt an ihr, über seinen Mittelpunkt, der die Strecke zwischen Schwerpunkt und Höhenschnittpunkt halbiert.

Wer diese Zusammenhänge einmal gesehen hat, betrachtet ein Dreieck mit anderen Augen. Die einzelnen Zentren wirken nicht mehr wie getrennte Fundstücke aus dem Geometrieunterricht. Sie ordnen sich zu einem Gefüge, in dem jedes Maß auf ein anderes verweist. Die Euler-Gerade ist der rote Faden, der alles zusammenhält.

Gilt die Euler-Gerade auch für stumpfwinklige Dreiecke?

Ja. Die Euler-Gerade gilt für jedes nicht entartete Dreieck, ob spitzwinklig, stumpfwinklig oder rechtwinklig. Die vier ausgezeichneten Punkte, also Höhenschnittpunkt, Schwerpunkt, Umkreismittelpunkt und der Mittelpunkt des Neun-Punkte-Kreises, liegen stets auf einer gemeinsamen Geraden. Die Form des Dreiecks ändert an dieser Kollinearität nichts.

Vielleicht kennen Sie den Einwand: Bei einem stumpfen Winkel wandert der Höhenschnittpunkt doch weit nach außen, manchmal sogar über die gegenüberliegende Seite hinaus. Wie kann er dann noch sauber auf derselben Linie liegen wie der Umkreismittelpunkt? Die Antwort ist ebenso schlicht wie elegant. Die Punkte verlassen die Gerade nicht, sie verschieben sich nur entlang ihr. Der Höhenschnittpunkt entfernt sich vom Schwerpunkt, der Umkreismittelpunkt rückt auf der anderen Seite, und das feste Verhältnis von zwei zu eins zwischen den Strecken bleibt gewahrt.

Ein Sonderfall verdient Aufmerksamkeit: Beim gleichseitigen Dreieck fallen alle vier Punkte in einem einzigen zusammen. Dann gibt es keine eindeutige Richtung mehr, und die Gerade schrumpft gewissermaßen zu einem Punkt. Das ist kein Gegenbeispiel, sondern der Grenzfall, in dem die Konstruktion ihre Eindeutigkeit verliert.

Ein naheliegender Einwand betrifft die Umkehrbarkeit. Lassen sich aus einem einzigen der drei Punkte die anderen beiden rekonstruieren? Der Überlieferung nach reicht die Kenntnis eines Punktes allein nicht aus. Man benötigt zusätzliche Angaben, etwa den Umkreisradius, um die übrigen Punkte eindeutig zu bestimmen.

Wer also ein Dreieck zeichnet und die Punkte mit dem Lineal verbindet, wird staunen: Die Linie hält, ganz gleich, wie schief und stumpf die Figur geraten ist. Genau diese Verlässlichkeit macht die Euler-Gerade zu einem der schönsten Beispiele dafür, wie Geometrie hinter scheinbarer Willkür eine stille Ordnung bewahrt.
